Калибровка солемеров с выносным щупом

1. Теория

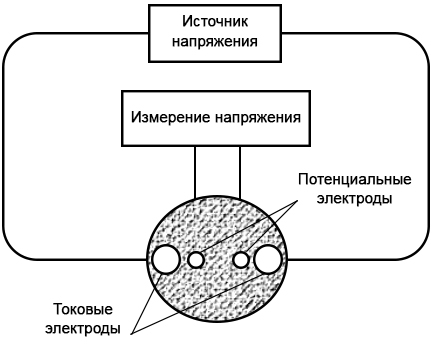

Кондуктометрические солемеры с выносным щупом представляют собой кондуктометры, основанные на 4-электродной схеме. Падение напряжения является индикатором проводимости раствора, измеряется с помощью двух пар электродов: два токовых электрода отвечают за подачу в раствор переменного напряжения, два других (потенциальные) – за измерение падения напряжения, создаваемого флуктуацией ионов в растворе.

Любой измерительный прибор требует обязательной периодической калибровки, в том числе и солемер. В рамках данной статьи мы рассмотрим методику калибровки кондуктометрических солемеров с выносным щупом на примере PAL-FM1.

2. Комплектация

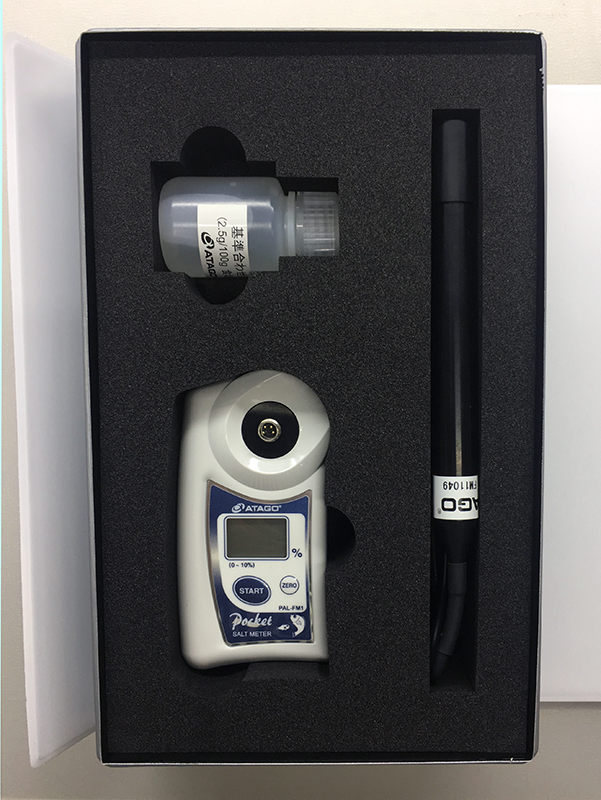

В комплект солемера с выносным щупом входят:

• Цифровой кондуктометрический солемер;
• Выносной щуп с электродами;
• Стандартный раствор для калибровки NaCl 2,5%.
• После того, как раствор, поставляемый с прибором, будет полностью израсходован, Вы можете приобрести стандартный раствор NaCl, внесенный в Госреестр и производимый в специально-оборудованной лаборатории АТАГО Рус.

Обращаем Ваше внимание на то, что калибровка всех кондуктометрических солемеров производится с помощью раствора 2,5%. С помощью же растворов других номиналов Вы можете убедиться в корректности работы прибора во всем диапазоне измерения.

3. Калибровка

Для проведения калибровки убедитесь, что температура окружающей среды, прибора, щупа и раствора одинаковы: для этого поместите все необходимые для калибровки элементы в помещение с постоянной температурой и оставьте на несколько часов. Кондуктометрические солемеры не оснащены функцией Автоматической температурной компенсации, поэтому соблюдение постоянства температуры крайне важно.

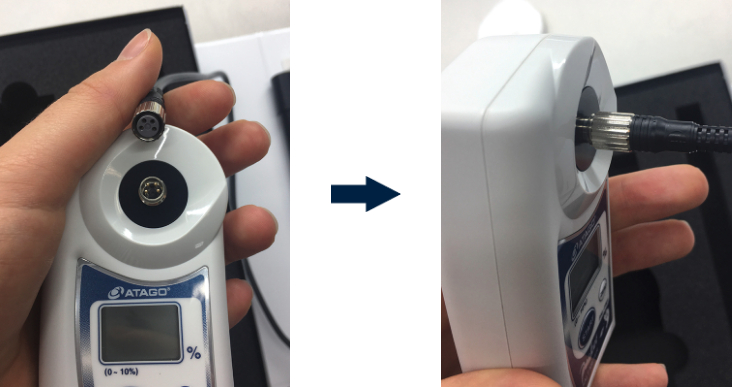

Подключите выносной щуп к корпусу прибора, вставив электроды на корпусе в отверстия, расположенные в тонкой части щупа, туго закрутите крепление.

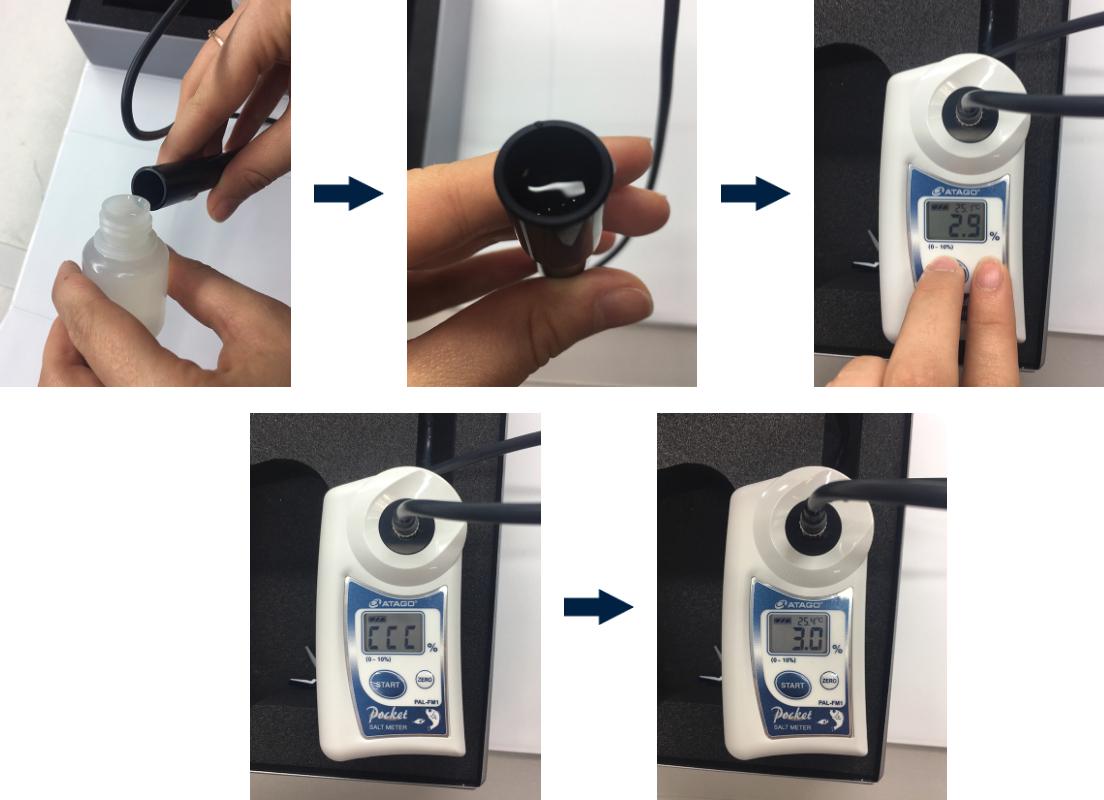

Плотно закройте щуп защитным колпачком. Для обеспечения герметичности на корпусе щупа установлено уплотнительное кольцо. Установите щуп вертикально электродами вверх и закрепите его таким образом, после чего налейте в образовавшуюся «чашку» стандартный раствор NaCl 2,5%. Нет необходимости заливать колпачок до краев: раствор должен полностью покрывать электроды и выступать над ними на 1-2 мм.

Нажмите кнопку START. Если на дисплее появилось значение в диапазоне 3,1±0,2%, то прибор работает корректно и в калибровке не нуждается. Если же появилось другое значение, необходимо провести калибровку. Для этого нажмите кнопки START и ZERO одновременно, после чего на дисплее замигает и установится «ССС». Снова нажмите START, чтобы проверить, входят ли показания прибора в допустимый диапазон 3,1±0,2%. Если показания входят в диапазон, значит прибор работает корректно. Процедура калибровки завершена.

По окончании калибровки необходимо аккуратно и тщательно промыть электроды щупа водой, а затем высушить бумажными полотенцами, во избежание коррозии.

Проводить калибровку необходимо хотя бы раз в неделю или чаще, если есть подозрения, что прибор отображает некорректную информацию. Калибровка обязательно должна быть проведена, если прибор долго не использовался или транспортировался.

Кроме калибровки, каждый день перед началом серии измерений необходимо проводить установку нуля. Нуль у кондуктометрических солемеров любого типа устанавливается исключительно по воздуху, электрод при этом должен быть чистым и сухим. Для этого необходимо сначала нажать START, дождаться результатов на дисплее, после чего нажать ZERO, если результат отличен от нуля. Установка завершена.

4. Ошибка ААА

В случае, если установка нуля была проведена не по воздуху, прибор отобразит ошибку ААА. Кроме того, данная ошибка может появиться при сильно сбитой калибровке прибора, например, когда при измерении раствора 2,5% прибор показывает не 3,1±0,2%, а 4,5%.

Что делать в таких случаях?

1. Отделите немного стандартного раствора, разбавьте его дистиллированной водой и попробуйте провести калибровку. Разбавляйте раствор до тех пор, пока калибровка не пройдет успешно;
2. Очистите щуп и попробуйте провести калибровку со стандартной жидкостью 2,5%. Если же ошибка ААА все еще присутствует, снова разбавьте часть раствора, но уже меньшим количеством воды, повторите процедуру, описанную в пункте 1;
3. При необходимости повторяйте процедуры, описанные в пунктах 1 и 2 до тех пор, пока калибровка не пройдет успешно с помощью стандартного раствора 2,5%.
4. Если же после многочисленных разбавлений прибор не калибруется, а ошибка сохраняется, свяжитесь с нашим сервисным центром по телефону +7 (812) 777-96-96 или напишите нам для получения дальнейших инструкций.

5. Подведем итог

Помните, что выносной щуп – это самая важная часть солемера. Никогда не пренебрегайте тщательной и аккуратной очисткой электродов после применения, не забывайте высушить их после очистки. Всегда храните щуп с надетым защитным колпачком в сухом закрытом месте. Тонкие электроды очень хрупкие, их легко повредить. Не проводите измерения твердых и плотных образцов, избегайте костей и металлических предметов. При измерении рыбы предварительно удаляйте часть кожи в том месте, где будет производиться измерение.

Правильный уход и хранение – залог долгой и стабильной службы измерительного оборудования. Соблюдайте основные правила и регулярно проводите калибровку и обнуление.
