Обзор промышленного рефрактометра PRM-TANK alpha

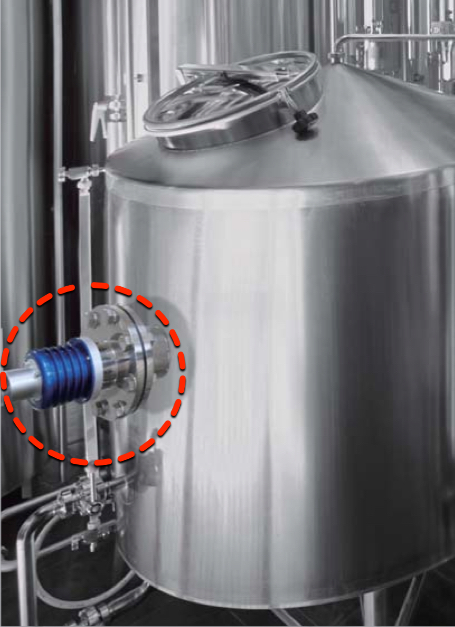

Ранее мы уже знакомили Вас с другими приборами серии промышленных рефрактометров (CM-800 alpha и PRM-100 alpha). Теперь хотим представить вашему вниманию такую модель, как PRM-TANK alpha. Модель предназначена для проведения измерения непосредственно в танках (в дистилляторах, концентраторах, смесителях, танках ферментации, танках брожения, танках экстракции, фильтрационных танках) за счёт специфического крепления измерительной части.




Рассмотрим технические характеристики данной модели рефрактометра. Прибор имеет 3 шкалы для отображения измеряемых образцов: показатель преломления nD, %Brix и пользовательская шкала (например, для установления определённого диапазона измерений). У рефрактометра достаточно широкий диапазон измерений — 1.31700....1.51000 для показателя преломления (nD), 0.00....85.00% по шкале Brix. Точность также достаточно высока для данного вида измерений: показатель преломления (nD) - ±0.0001, шкала Brix - ±0.1%. Прибор способен проводит измерения при температурах -5....110°C, имеет автоматическую температурную компенсацию в диапазоне 5....100°C, а также способен выдерживать кратковременные нагрузки в диапазоне температур -30°C — 150°C.
Материал изготовления призмы — искусственный сапфир, специальная плоская форма со стороны измерительного элемента предотвращает налипание образца, что позволяет использовать прибор долгое время без очистки. Материал изготовления корпуса — сталь SUS316L, а класс защиты всего рефрактометра — IP67. Такие характеристики позволяют судить о высокой степени защиты прибора от агрессивного воздействия как внешней среды, так и самого образца. Измерительная часть способна выдерживать давление до 10 атмосфер (или 1МПа).

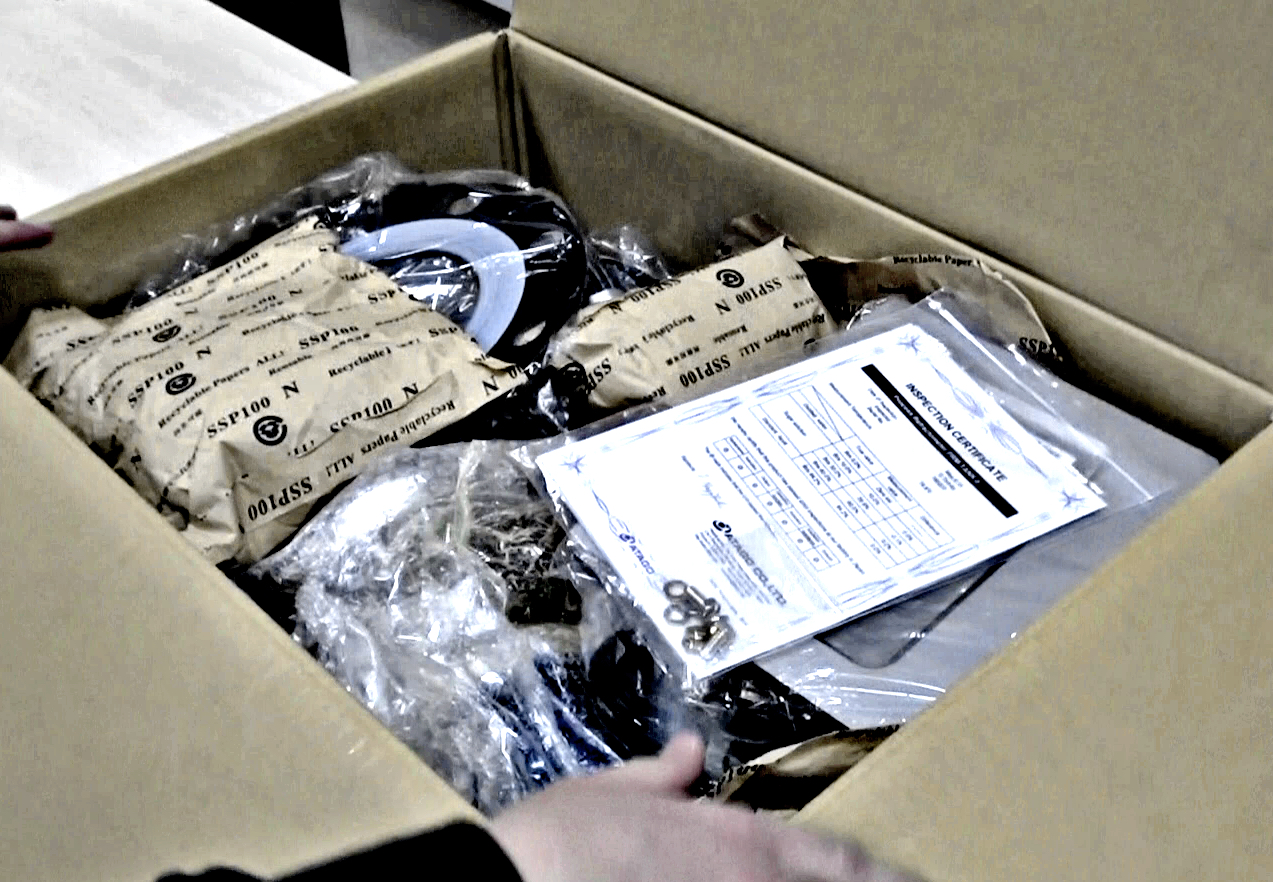

Рассмотрим поставку прибора с комплектующими:
-измерительный блок;
-модуль управления с дисплеем;
-кабель связи измерительного блока и модуля управления (кабель DS-2);
-кабель для подключения записывающего устройства (присоединяется к токовому выходу 4 – 20 мА);
-фланец 125А;
-плоские шайбы (4 шт.);
-болты с шестигранной головкой (2 шт.);
-руководство по эксплуатации (на английском и русском языках);
-сертификат проверки прибора.

Более наглядно комплектность представлена в нашем видеообзоре:

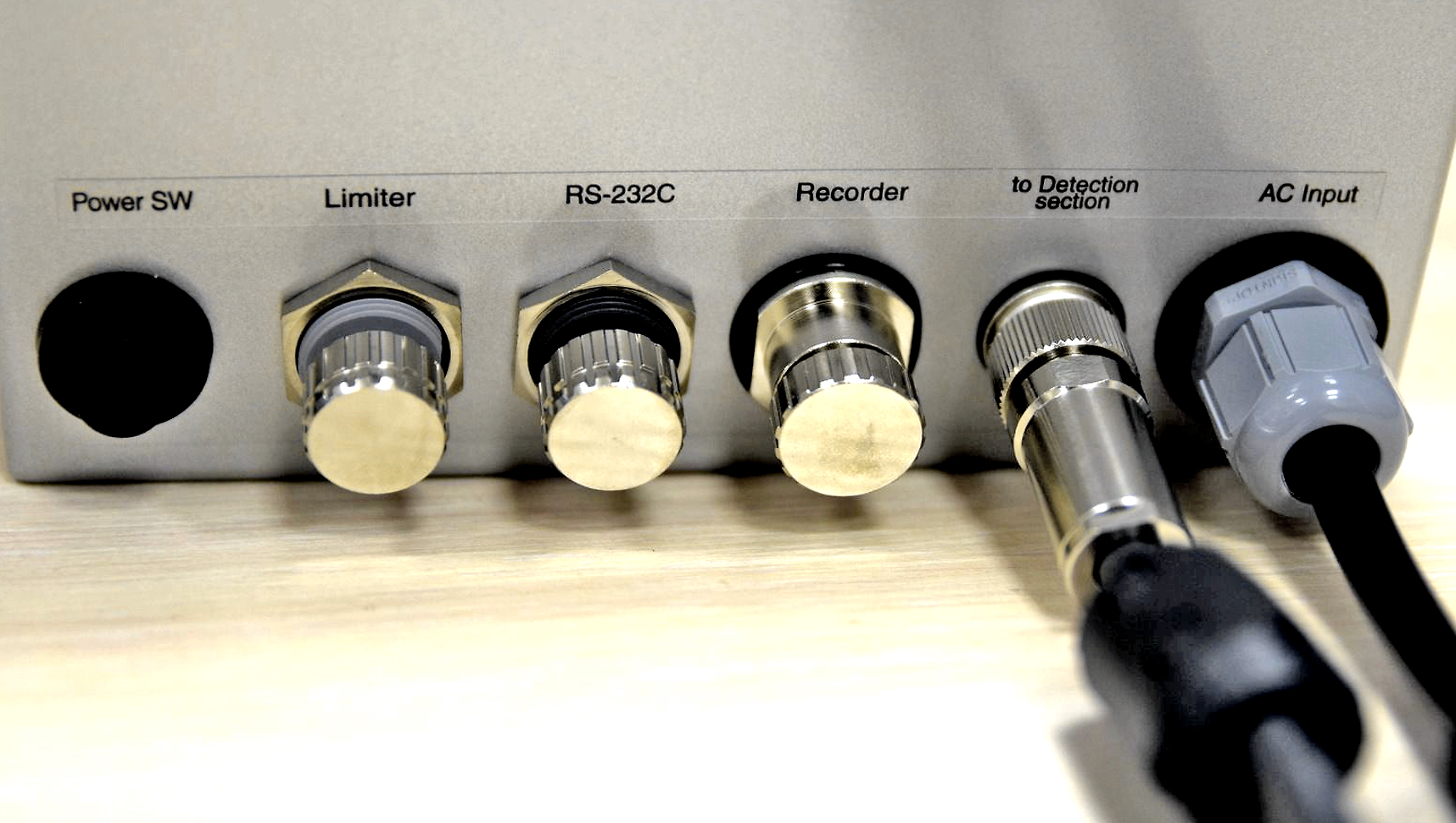

На оборотной стороне блока управления представлены несколько выходов:
-выход сигнала тревоги (для установления верхнего и нижнего лимита измерений);
-выход интерфейса RS-232C (для подключения прибора к ПК);
-выход для записывающего устройства (4-20 мА);
-выход для подключения блока управления непосредственно к измерительной части (для кабеля DS-2)
Как мы упоминали ранее, кабели для соединения блока управления с измерительной частью и для записывающего устройства 4...20 мА входят в стандартную комплектацию, а для остальных выходов кабели заказываются дополнительно.

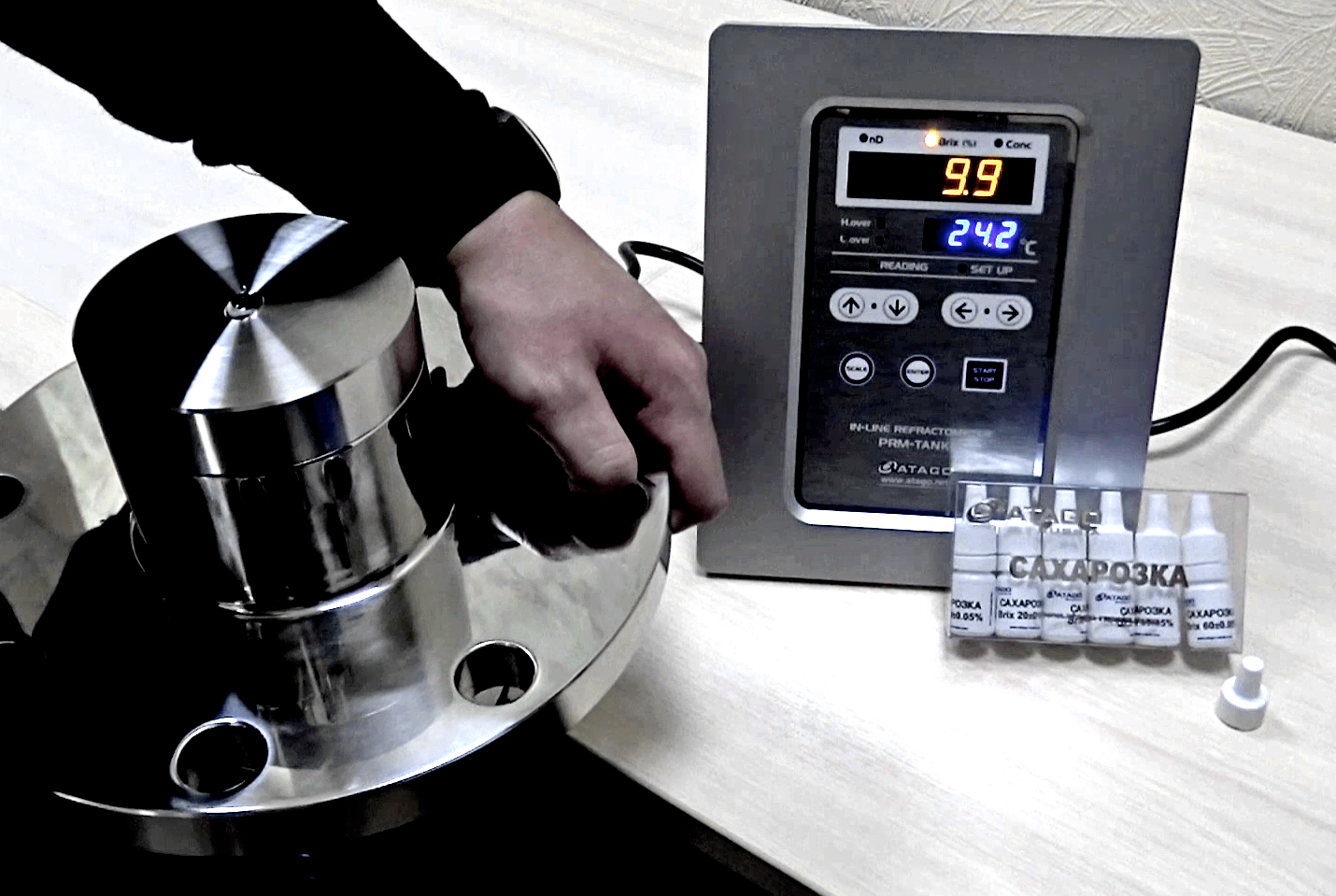

После подключения прибора к сети переменного тока были проведены ряд измерений с использованием образцов, в том числе нашей рефрактометрической жидкости "Сахарозка".



Более подробно об измерениях можно посмотреть на видео ниже:


Результаты измерений показали, что прибор полностью готов к работе. PRM-TANK alpha, благодаря высоким антикоррозийным свойствам материала изготовления и класса защиты в совокупности с высокой точностью и удобством крепления измерительной части, станет незаменимым инструментом для измерений и контроля в любой "поточной" системе.
